Multib.konv.

Dubbla Twin LNB och Terrest signal i en koax!

Multibandkonverter 2xTwin art 500727
Switch
Frekvensområde Sat	950-2150 MHz
Frekvensområde Ter	5-862 MHz
Dämpning Sat	-8 dB
Dämpning Ter	-4 dB

Konverter
Frekvensområde in 1	5-2150 MHz
Frekvensområde in 2	950-2150 MHz
Frekvensområde ut	5-3550 MHz
Dämpning Sat	-4 dB
Dämpning Ter	-1 dB
Förstärkning konv. Sat	7 dB
Max ingångsnivå	78 dBµV

De-konverter
Frekvensområde in	5-3550 MHz
Frekvensområde ut	5-2150 MHz
Dämpning Sat	-4 dB
Dämpning Ter	-1 dB
Förstärkning konv. Sat	5 dB
Nätdel	230 V / 20 V 1,0 A

Stacker

Multibandkonverter 2xTwin

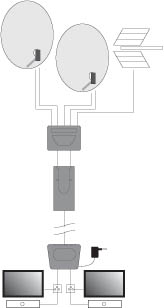

Två Twin LNB och terrest signal i samma kabel. Det perfekta sättet
att uppgradera ett befintligt 1-kabel system för en PVR mottagare.
LNB-signalen konverteras för att kunna transporteras i en gemensam
koaxialkabel och konverteras tillbaka i anslutning till mottagaren.
Terrest signal får man ut via TV/Sat uttag eller combiner.

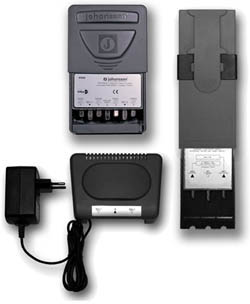

Multibandkonverter 2xTwin består av tre enheter...
Switch 9920 - 4 satellitingångar, 1 terrest ingång och 2 utgångar.
Konverter 9640 - 2 ingångar och 1 utgång.
De-konverter 9640 - 1 ingångar och 2 utgångar. Med separat nätdel.

Multibandkonverter art 500726
Konverter
Frekvensområde in 1	5-2150 MHz
Frekvensområde in 2	950-2150 MHz
Frekvensområde ut	5-3550 MHz
Dämpning Sat	-4 dB
Förstärkning konv. Sat	7 dB
Max ingångsnivå	78 dBµV

De-konverter
Frekvensområde in	5-3550 MHz
Frekvensområde ut	5-2150 MHz
Dämpning Sat	-4 dB
Förstärkning konv. Sat	5 dB
Nätdel	230 V / 20 V 1,0 A

Multibandkonverter

Med Multibandkonverter kan man distribuera signalen från två singel-
LNB eller ett Twin LNB i en kabel, t ex för att uppgradera ett befintligt
1-kabel system för en PVR mottagare.
LNB-signalen konverteras för att kunna transporteras i en gemensam
koaxialkabel och konverteras tillbaka i anslutning till mottagaren.
Styrsignaler (13/18V, 22 kHz) fungerar precis som vanligt.
Multibandkonverter består av två enheter...
Konverter 9640 - 2 ingångar och 1 utgång.
De-konverter 9640 - 1 ingångar och 2 utgångar. Med separat nätdel.

Stacker De-Stacker art 500728
Stacker (konverter)
Frekvensområde in 1	950-2150 MHz
Frekvensområde in 2	47-2150 MHz
Frekvensområde ut	47-3850 MHz
Dämpning LNB 1 / 2	0 / -2 dB
Förstärkning konv. Sat	7 dB
Min ingångsnivå	68 dBµV
Max ingångsnivå	95 dBµV
De-konverter
Frekvensområde in	47-3850 MHz
Frekvensområde ut 1	950-2150 MHz
Frekvensområde ut 2	47-2150 MHz
Dämpning LNB 1 / 2	0 / -2 dB
Nätdel	230 V / 20 V 1,2 A

Stacker De-Stacker

Med Stacker De-Stacker kan man distribuera signalen från två singel-
LNB eller ett Twin LNB i en kabel, t ex för att uppgradera ett befintligt
1-kabel system för en PVR mottagare.
LNB-signalen konverteras för att kunna transporteras i en gemensam
koaxialkabel och konverteras tillbaka i anslutning till mottagaren.
Styrsignaler (13/18V, 22 kHz) fungerar precis som vanligt.
Stacker har 2 ingångar och 1 utgång:
De-Stacker har 1 ingång och 2 utgångar.
Separat nätdel (till De-Stacker).
