Fiber Sändare
OPT-TX-DT art 511210
|
|
Frekvensområde
|
Sat 950-2150 MHz
Terr 87-862 MHz
|
|
Ingångsnivå
|
Sat 70-95 dBµV
Terr 70-95 dBµV
|
|
Optisk utgång
|
(SC/APC) 1310 nm, 7 dBm
|
|
RF-ingångar
|
(F) 4 Sat + 1 Terr
|
|
RF-utgångar
|
(F) 4 Sat + 1 Terr + 2 Test
|
|
Strömförsörjning
|
230 V
|
|
Produktblad Optisk Fiber SAT+DTT
|
|
|
|
|
|
|
|
Fiber Mottagare
OPT-RX-DT-Quad art 511213
|
|
Utnivå (vid 21 dB
optisk dämpning)
|
Sat 80 dBµV
Terr 77 dBµV
|
|
Optisk ingång
|
(SC/APC) 1310 nm
|
|
RF-utgångar
|
(F) 4 Universal Sat/Terr
|
|
Strömförsörjning
|
230 V
|
|
|
|
|
|

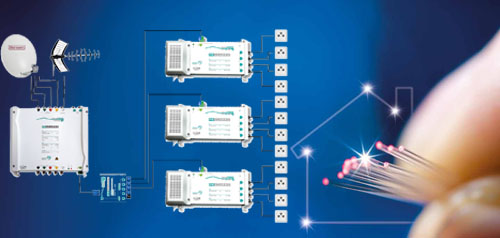

Fiber optiskt system för Satellit och DTT
|
|
|
|
|
|
Fraccaro´s fiber optiska system är enkelt att installera - man använder
ett traditionellt quattro LNB och de ingående komponenterna är
förkontakterade. En fördel är att man kan optimera systemet genom
val av ett högklassigt LNB som t ex SMW Quattro / Quattro-PLL.
Sändaren (OPT-TX-DT) kombinerar satellitsignalen med terrest signal
(87-862 MHz). Den har automatisk nivåjustering (AGC) och det går att
kaskadera upp till 7 enheter. Varje sändare klarar upp till 128 MF-uttag
via det optiska nätverket.
Mottagaren finns som Quad (OPT-RX-DT-Quad) för direkt anslutning
till 4 satellitmottagare och som Quattro (OPT-RX-DT-Quattro) för
anslutning till MF-switch samt som TV (OPT-RX-TV) om man bara har
behov av att skicka terrest signal via fiber.
Den optiska fibern har en unik “MINI” kontakt, endast 3mm i diameter,
för att förenkla kabeldragningen. Fibern finns i längder från 3 till 100m.
Används tillsammans med en SC/APC-MINI adapter för anslutning till
sändare och mottagare.
Ett Passivt Optiskt Nätverk kan byggas med anpassade splittar,
avtappare och dämpsatser för att få rätt nivå.
Den optiska dämpningen är försumbara 0,3dB/km.
|
|
|
|
|
|
|
|
|
|
|
Fiber Mottagare
OPT-RX-DT-Quattro art 511214
|
|
Utnivå (vid 21 dB
optisk dämpning)
|
Sat 88 dBµV
Terr 82 dBµV
|
|
Optisk ingång
|
(SC/APC) 1310 nm
|
|
RF-utgångar
|
(F) 4 Sat (VL-HL-VH-HH)
+ 1 Terr
|
|
Strömförsörjning
|
230 V
|
|
|
|
|
|
|
|
Fiber Mottagare
OPT-RX-DT-TV art 511215
|
|
Utnivå (vid 21 dB
optisk dämpning)
|
Terr 82 dBµV
|
|
Optisk ingång
|
(SC/APC) 1310 nm
|
|
RF-utgångar
|
(F) 1 Terr
|
|
Strömförsörjning
|
230 V
|
|
|
|
|
|
 |
|
|
|
|
|
“MINI” kontakt
|
|
|
|
|
Fiber Splitter (MINI kontakt)
VOV 2, 2-vägs 3,9dB art 511221
VOV 4, 4-vägs 7,8dB art 511222
|
|
|
|
 |
|
|
|
|
|
|
|
Fiber Tapp (MINI kontakt)
VOT 7/3, 1-vägs 2,1/6,4dB art 511223
VOT 8/2, 1-vägs 1,5/8,5dB art 511224
VOT 9/1, 1-vägs 0,8/12,7dB art 511225
VOT 1/2, 4-vägs 3,8/11,4dB art 511226
VOT 2/3, 4-vägs 3,1/13,7dB art 511227
VOT 3/4, 4-vägs 2,5/15,0dB art 511228
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
Optisk Fiber (MINI kontakt)
PR003, 3m art 511231
PR005, 5m art 511232
PR010, 10m art 511233
PR025, 25m art 511234
PR050, 50m art 511235
PR075, 75m art 511236
PR100, 100m art 511237
|
|
|
|
|
|
|
OPT-TX-DT
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
OPT-RX-DT-Quattro
|
|
|
|
|
|
|
|
|
|
|
Dämpsats (MINI kontakt)
OPTATT3DB, 3dB art 511245
OPTATT7DB, 7dB art 511246
OPTATT14DB, 14dB art 511247
|
|
|
|
|
 |
|
|
|
|
|
|
OPT-RX-DT-Quad
|
|
|
|
|
|
|
|
|
|
|
|
Fiber Adapter
Pull Conn art 511241
MINI-MINI skarv art 511242
PR ADAPT (SC/APC-MINI) art 511243
|
|
|
|
|
|
 |
|
|
|
|
OPT-RX-DT-TV
|
|
|
|
|
|
|
|
|
|
VOT/VOV
|
|
|
|
 |
|
|
 |
|
|
|
