PXA4 art 502310
|
|
Frekvensområde
|
698-2700 MHz
|
|
Förstärkning
698 MHz
1710 MHz
2700MHz
|
7,5 dBi
7,1 dBi
12,2 dBi
|
|
Mått
|
265x265x85 mm
|
|
Montering
|
Mast 30-50 mm
|
|
Anslutning
|
2x5m kabel, SMA-hane
|
|
Produktblad Lte antenn PXA4
Testrapport PXA4
|
|
Väggfäste art 502325
|
|
|
|
|
|
|
PXA4 3G/4G/Lte panelantenn X-POL MIMO
|
|
|
|
|
|
PXA4 är en nyutvecklad riktantenn som klarar 2G(GSM)/3G/4G/Lte. PXA4
har dubbla inbyggda korspolariserade antennelement (X-POL) för maximal
ned- och uppladdningshastighet. Därav också separata kabelanslutningar:
Konstruktionen passar perfekt för MIMO-teknologin där man sänder och
tar emot via flera antenner samtidigt (Multiple Input Multiple Output).
PXA4 levereras med 2x5m Low Loss kabel.
|
|
|
|
 |
|
|
|
|
PXA49 art 502311
|
|
Frekvensområde
|
806-2700 MHz
|
|
Förstärkning
698 MHz
1710 MHz
2700MHz
|
7,9 dBi
8,6 dBi
9,9 dBi
|
|
Mått
|
300x180x90 mm
|
|
Montering
|
Mast 30-50 mm
|
|
Anslutning
|
2xN-hona
|
|
Produktblad Lte antenn PXA49
Testrapport PXA49
|
|
Väggfäste art 502325
|
|
|
|
 |
|
|
|
|
|
|
PXA49 3G/4G/Lte panelantenn X-POL MIMO
|
|
|
|
PXA49 är en nyutvecklad riktantenn/basstationsantenn som klarar 2G(GSM)/
3G/4G/Lte. PXA49 har dubbla inbyggda korspolariserade antennelement (X-POL)
för maximal ned- och uppladdningshastighet. Därav också separata anslutningar:
Konstruktionen passar perfekt för MIMO-teknologin där man sänder och
tar emot via flera antenner samtidigt (Multiple Input Multiple Output).
|
|
|
|
|
|
|
|
 |
|
|
|
|
P-56 art 502303
|
|
Frekvensområde
|
790-2700 MHz
|
|
Förstärkning
790 MHz
1710 MHz
2700 MHz
|
9,5 dBi
11,5 dBi
11 dBi
|
|
Längd
|
980 mm
|
|
Montering
|
Mast 40-50 mm
|
|
Anslutning
|
10m kabel, SMA-hane
|
|
Produktblad Lte antenn P56
|
|
|
|
|
|

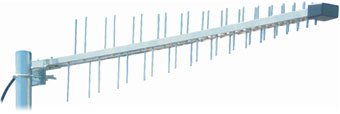

P-56 3G/4G/Lte riktantenn
|
|
|
|
|
|
P-56 är en högeffekts logperiodisk riktantenn för 2G(GSM)/3G/4G/Lte. P56
har en rak frekvensgång som ger hög förstärkning 9,5-11,5 dBi inom hela
frekvensbandet.
Både bom och element är tillverkade av aluminium. Mastfästet är justerbart
90° för horisontell eller vertikal mottagning..
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
DRA4 3G/4G/Lte riktantenn
|
|
|
|
|
|
|
DRA4 är en högeffekts riktantenn för 2G(GSM)/3G/4G/Lte. Den har en
kåpa av UV-resistent ABS och ett fäste av rostfritt stål.
Två antenner ska monteras för att få bästa mottagning vid 4G (MIMO).
Den kan monteras för horisontell eller vertikal mottagning.
DRA4 levereras med 7m Low Loss kabel.
|
|
|
|
|
|
|
|
|
PA45 art 502302
|
|
Frekvensområde
|
698-2700 MHz
|
|
Förstärkning
790 MHz
1710 MHz
2700 MHz
|
7,9 dBi
8,6 dBi
9,9 dBi
|
|
Mått
|
207x177x46 mm
|
|
Montering
|
Mast 30-50 mm
|
|
Anslutning
|
30cm kabel, N-hona
|
|
Produktblad Lte antenn PA45
Testrapport PA45
|
|
Väggfäste art 502325
|
|
|
|
 |
|
|
|
|
|
PA45 3G/4G/Lte riktantenn
|
|
|
|
|
|
|
PA45 är en högeffekts (10 dBi) riktantenn för 2G(GSM)/3G/4G/Lte.
Den har en kåpa av UV-resistent ABS och fäste av aluminium.
Två antenner ska monteras för att få bästa mottagning vid 4G (MIMO).
PA45 levereras med 30cm kabel och N-kontakt.
|
|
|
|
|
|
|
|
 |
|
|
|
|
QA4 art 502320
|
|
Frekvensområde
|
790-2700 MHz
|
|
Förstärkning
790 MHz
1990 MHz
2700 MHz
|
4,1 dBi
5,7 dBi
8,7 dBi
|
|
Mått
|
402x82x38 mm
|
|
Montering
|
Mast 40-50 mm
|
|
Anslutning
|
7m kabel, SMA-hane
|
|
Produktblad Lte antenn QA4
Testrapport QA4
|
|
Väggfäste art 502325
|
|
|
|
|
|
|
QA4 3G/4G/Lte omniantenn
|
|
|
|
QA4 är en nyutvecklad OMNI antenn (rundstrålande) som klarar 2G(GSM)/
3G/4G/Lte. QA4 har en kåpa av UV-resistent ABS och fäste av rostfritt stål.
Två antenner ska monteras för att få bästa mottagning vid 4G (MIMO).
QA4 levereras med 7m Low Loss kabel.
|
|
|
|
|
|
|
|
 |
|
|
|
|
QA45 art 502321
|
|
Frekvensområde
|
790-2700 MHz
|
|
Förstärkning
790 MHz
1990 MHz
2700 MHz
|
3,0 dBi
3,5 dBi
2,9 dBi
|
|
Mått
|
Diam165x90 mm
|
|
Montering
|
Tak med mutter
|
|
Anslutning
|
30cm kabel, N-hona
|
|
Produktblad Lte antenn QA45
Testrapport QA45
|
|
|
|
|
|
QA45 3G/4G/Lte omniantenn för takmontering
|
|
|
|
|
|
|
QA45 är en kompakt OMNI antenn (rundstrålande) som klarar 2G(GSM)/
3G/4G/Lte. QA45 monteras i tak med genomföring och mutter.
Två antenner ska monteras för att få bästa mottagning vid 4G (MIMO).
QA45 levereras med 30cm kabel och N-kontakt.
|
|
|
|
|
|
|
|
|
QA41 art 502341
|
|
Frekvensområde
|
700-960/1575-2700 MHz
|
|
Förstärkning
|
1-4 dBi
|
|
Mått
|
48x48x155 mm med fot
|
|
Montering
|
Magnetfot
|
|
Anslutning
|
1,5m kabel, SMA-hane
|
|
|
|
|
|
 |
|
|
|
|
|
|
QA41 3G/4G/Lte kompakt antenn med magnetfäste
|
|
|
|
QA41 är en kompakt rundstrålande antenn som klarar 2G(GSM)/3G/4G/Lte.
Den har ett magnetfäste på en ledad fot och är på så sätt väldigt lätt att
flytta med sig. Levereras med 1,5m kabel och SMA-kontakt.
|
|
|
|
|
|
|
|
 |
|
|
|
|
QA42v art 502342
|
|
Frekvensområde
|
700-960/1575-2700 MHz
|
|
Förstärkning
|
1-4 dBi
|
|
Mått
|
80x25 mm
|
|
Montering
|
Tak
|
|
Anslutning
|
0,5m kabel, SMA-hane
|
|
|
|
|
|
|
|
|
QA42v 3G/4G/Lte kompakt antenn för takmontering
|
|
|
|
QA42 är en liten - endast 8 cm i diameter - runstrålande antenn som klarar
2G(GSM)/3G/4G/Lte. För montering i tak
Levereras med 50 cm kabel och SMA-kontakt.
|
|
|
|
|
|
|
|
 |
|
|
|
|
QA51 art 502345
|
|
Frekvensområde
|
824-960/1710-2170 MHz
|
|
Förstärkning
|
5 dBi
|
|
Mått
|
40x311 mm med fot
|
|
Montering
|
Magnetfot
|
|
Anslutning
|
2m kabel, FME-hona
|
|
Produktblad Lte antenn QA51
|
|
|
|
|
|
|

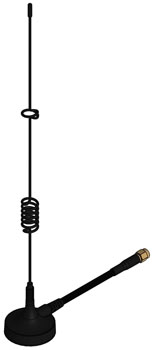

QA51 3G/4G/Lte kompakt antenn med magnetfäste
|
|
|
|
QA51 är en kompakt rundstrålande antenn som klarar 2G(GSM)/3G/4G/Lte.
Den har ett magnetfäste och är väldigt lätt att flytta med sig. Levereras med
2m kabel och FME-kontakt.
|
|
|
|
|
|
|
|
 |
|
|
|
|
QA52 art 502346
|
|
Frekvensområde
|
824-960/1710-2170 MHz
|
|
Förstärkning
|
7 dBi
|
|
Mått
|
70x675 mm med fot
|
|
Montering
|
Magnetfot
|
|
Anslutning
|
2m kabel, SMA-hane
|
|
Produktblad Lte antenn QA52
|
|
|
|
|
|
|
QA52 3G/4G/Lte kompakt antenn med magnetfäste
|
|
|
|
QA52 är en rundstrålande antenn som klarar 2G(GSM)/3G/4G/Lte. 68 cm lång
har den en förstärkning på hela 7 dB.
Med magnetfäste så den är väldigt lätt att flytta med sig och placera för optimal
mottagning. Levereras med 2m RG58 kabel och SMA-kontakt.
|
|
|
|
|
|
|
|
 |
|
|
|
|
P-28 art 350528
|
|
Frekvensområde
|
380-960 MHz
|
|
Förstärkning
450 MHz
790 MHz
960 MHz
|
6,6 dBi
7 dBi
7,6 dBi
|
|
Längd
|
820 mm
|
|
Montering
|
Mast 40-50 mm
|
|
Anslutning
|
10m kabel, FME-hona
|
|
Produktblad 450MHz antenn P-28
|
|
|
|
|
|
P-28 450MHz riktantenn för NET1
|
|
|
|
|
|
|
P-28 är en högeffekts logperiodisk 50 ohms riktantenn för 380-960 MHz.
Med en rak frekvensgång som ger hög förstärkning 6,5-7,5 dBi inom hela
frekvensbandet.
Både bom och element är tillverkade av aluminium.
Levereras med 10m kabel och FME-kontakt.
|
|
|
|
 |
|
|
 |
|
|
|
