AI 221 art 500654
AI 223 art 500658
|
|
1 ingång och 2 utgångar (F)
Frekvensområde 47-862 MHz, Retur 0-30 MHz (221)
Frekvensområde 86-862 MHz, Retur 0-65 MHz (223)
Förstärkning 25 dB
Max utnivå 90 dBµV
Nivåjustering 20 dB VHF 10 dB UHF
Brustal 6 dB
Retur -5,5 dB
Inbyggd nätdel
|
|
Produktblad AI221-223
|
|
|
|
|
|
AI 221 / AI 223
|
|
|
|
|
|
Lägenhetsförstärkare från Alcad med passiv retur.
Förstärkning 25 dB.
1 ingång och 2 utgångar.
|
|
|
|
|
|
|
 |
|
|
|
|
MC 12 art 361755
|
|
1 ingång och 1 utgång (F)
Frekvensområde 47-1000 MHz
Förstärkning 12 dB
Max utnivå 97 dBµV
Brustal 3 dB dB
Inbyggd nätdel
|
|
Produktblad MC12-MC20TA
|
|
|
|
 |
|
|
|
|
|
|
|
|
MC 12
|
|
|
|
|
|
|
DKTComega lägenhetsförstärkare 47-1000 MHz. Klass A.
1 ingång och 1 utgång.
12 dB förstärkning.
|
|
|
|
|
|
|
|
|
HCA 16N art 361774
HCA 16R art 361775
|
|
1 ingång och 1 utgång (F)
Frekvensområde 47-1006 MHz (16N)
Frekvensområde 86-1006 MHz, Retur 5-65 MHz (16R)
Förstärkning 16 dB
Max utnivå 100 dBµV
Retur -3 dB (HCA 16R)
Brustal 5 dB (862-1006 MHz 7 dB)
Inbyggd nätdel
|
|
Produktblad HCA 16
|
|
|
|
 |
|
|
|
|
|
HCA 16N / HCA 16R
|
|
|
|
|
|
DKTComega HCA “Home Connect Amplifier” är en elegant och
kompakt 1GHz lägenhetsförstärkare med effektiv skärmning
och fast 16 dB förstärkning för snabb installation
HCA 16R har även integrerat passivt returband..
|
|
|
|
|
|
|
|
|
|
|
|
HCA-A65 art 361780
HCT-1I4F Tap 4 art 361781
HCT-1I8F Tap 8 art 361782
|
|
1 ingång och 1 utgång (F)
Frekvensområde 87,5-1006 MHz, Retur 5-65 MHz
Förstärkning 21 dB
Max utnivå 94 dBµV (Cenelec 42 Ch)
Tap 4-vägs -13,5 dB
Tap 8-vägs -16 dB
AGC, automatisk nivåkontroll
Equalizer 4 dB
Brustal 6 dB
Förstärkning retur 16 dB
Brustal retur 7 dB
Separat nätdel 12 V
Mått
|
|
Produktblad HCA-A65
|
|
HC-C Kåpa för HCA+HCT art 361783
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
HCA-A65 AGC och Tap HCT-1I4F/HCT-1I8F
|
|
|
|
|
|
DKTComega HCA-A65 är den första lägenhetsförstärkaren med AGC,
automatisk nivåreglering. AGC-funktionen minimerar påverkan från
inkommande nivåförändringar som är ett vanligt fenomen i TV-näten.
HCT-1I4F och HCT-1I8F är push-on moduler för direkt installation på
HCA-A65. Med dessa får man 1 IEC och 4 resp. 8 F-utgångar.
Lättinstallerat och ger en kompakt installation med klass A skärmning.
En elegant kåpa för förstärkare och tap finns som tillbehör.
|
|
|
|
|
|
|
|
|
|
|
|
DA 1PMR art 361771
DA 4PMR art 361772
DA 8PMR art 361773
|
|
1 ingång och 1/4/8 utgångar (F)
Frekvensområde 87-1000 MHz, Retur 5-65 MHz
Förstärkning 1x21 / 4x6 / 8x5 dB
Max utnivå 97 / 84 / 82 dBµV
Nivåjustering 0-5-10 dB
Equalizer 0-5-10 dB
Brustal 5,5 dB
Förstärkning retur 15 / 0 / -1 dB
Inbyggd nätdel
|
|
Produktblad DA1PMR-DA4PMR-DA8PMR
|
|
|
|
 |
|
|
|
|
|

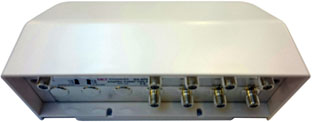

DA 1PMR / DA 4PMR / DA 8PMR
|
|
|
|
|
|
DKTComega lägenhetsförstärkare klass A som finns i tre
versioner med 1, 4 eller 8 utgångar.
3-läges dipswitchar för nivåjustering och equalizer.
Med returband.
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
HS 003
art 500756
|
|
1 ingång och 1 utgång (F)
Testpunkt -30 dB (F)
Frekvensområde 47-414, 470-862 MHz
Förstärkning VHF/UHF 29-33/33-39 dB
Max utnivå VHF/UHF 116/114 dBµV (EN50083-3)
Nivåjustering 0-20 dB
Slope VHF/UHF -18/-8 dB
Brustal 6 dB
Inbyggd nätdel
Mått 180x88x51 mm
|
|
Produktblad HS 003
|
|
|
|
|
|
HS 003 Splitbandförstärkare
|
|
|
|
|
|
Förstärkare med splitband, en ingång och en utgång.
Separat nivåjustering och slope för VHF och UHF-bandet.
Förstärkning 33 dB/39 dB. Max utnivå 116/114 dBµV.
Testpunkt -30 dB.
|
|
|
|
|
|
|
|
|
|
|
|
HA 127R65
art 503702
|
|
1 ingång och 1 utgång (F)
Testpunkt -20 dB (F)
Frekvensområde 87-862 MHz, Retur 5-65 MHz
Förstärkning 24-27/32-36 dB (switchbar, fixed slope)
Max utnivå 101 dBµV (EN50083-3)
Nivåjustering 0-18 dB
Slope 0-18 dB
Brustal 7 dB
Retur 21-24/-3 dB (Switchbar, fixed slope)
Max utnivå retur 114 dBµV (DIN45004B)
Nivåjustering retur 0-18 dB
Dämpning in retur 10/0 dB
Inbyggd nätdel 230 V
Mått 185x91x47 mm
|
|
Produktblad HA127R65
|
|
|
|
 |
|
|
|
|
|
HA 127R65
|
|
|
|
|
|
Kompakt husförstärkare från Terra med metallkapsling.
Switchbar förstärkning med fixed slope 24-27 dB/32-36 dB.
Utnivå max 101 dBµV.
Aktiv eller passiv returtrafik 21-24 dB/-3 dB (5-65 MHz).
Testpunkt -20 dB.
|
|
|
|
|
|
|
|
|
|
|
|
HA 204
art 503710
|
|
1 ingång och 1 utgång (F)
Testpunkt -20 dB (in och ut)
Frekvensområde 47-862 MHz
Förstärkning 36 dB
Max utnivå 105 dBµV (EN50083-3)
Nivåjustering 0-18 dB
Slope 0-18 dB
Interstage-Nivåjustering 0/3/6 dB
Interstage-Equalization. 0/3/6 dB
Brustal 7,5 dB
Inbyggd nätdel 230 V
Mått 185x91x47 mm
|
|
Produktblad HA204
|
|
|
|
 |
|
|
|
|
|
HA 204
|
|
|
|
|
|
Kompakt husförstärkare från Terra med metallkapsling.
Förstärkning 36 dB. Utnivå max 105 dBµV.
Testuttag på både in och utgång.
|
|
|
|
|
|
|
|
|
|
|
|
HA 209R65
art 503705
|
|
1 ingång och 1 utgång (F)
Testpunkt -20 dB (in och ut)
Frekvensområde 87-1002 MHz, Retur 5-65 MHz
Förstärkning 27/36 dB (switchbar)
Max utnivå 109 dBµV (EN50083-3)
Nivåjustering 0-15 dB
Slope 0-15 dB
Interstage-Equalizer. 0/3/6 dB
Brustal 6,5 dB
Retur 27/-3 dB
Max utnivå retur 115 dBµV (DIN45004B)
Nivåjustering retur 0-15 dB
Dämpning in retur 10/0 dB
Equalizer ut retur 0/3/6 dB
Inbyggd nätdel 230 V
Mått 185x91x47 mm
|
|
Produktblad HA209R65
|
|
|
|
 |
|
|
|
|
|
HA 209R65
|
|
|
|
|
|
Kompakt 1GHz husförstärkare från Terra med metallkapsling.
Förstärkning 36 dB. Utnivå max 109 dBµV.
Aktiv eller passiv retur 27 dB/-3 dB (5-65 MHz).
Med “Ingress blocking filter” (>20 dB upp till 13,5 MHz).
Testuttag på både in och utgång.
|
|
|
|
|
|
|
|
|
|
|
|
VX 81 0S
art 303041
|
|
1 ingång och 1 utgång (F)
Frekvensområde 85-1006 MHz, Retur 5-65 MHz
Förstärkning 21 dB
Max utnivå 98 dBµV (Cenelec 42 Ch, flat))
Nivåjustering 0-20 dB
Equalizer 0-20 dB
Retur 16 dB
Max utnivå retur 120 dBµV (KDG TS140))
Nivåjustering retur 0-20 dB
Inbyggd nätdel 230 V
Mått 163x90x47 mm
|
|
Produktblad VX 81 0S
|
|
|
|
 |
|
|
|
|
|
VX 81 0S
|
|
|
|
|
|
Kompakt 1GHz husförstärkare från Wisi med aktiv retur.
Förstärkning 21 dB. Utnivå max 98 dBµV.
Returtrafik 16 dB (5-65 MHz).
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
VX 82 0S
art 303042
|
|
1 ingång och 1 utgång (F)
Frekvensområde 85-1006 MHz, Retur 5-65 MHz
Förstärkning 31 dB
Max utnivå 98 dBµV (Cenelec 42 Ch, flat)
Nivåjustering 0-20 dB
Equalizer 0-20 dB
Retur 25 dB
Max utnivå retur 120 dBµV (KDG TS140)
Nivåjustering retur 0-20 dB
Inbyggd nätdel 230 V
Mått 163x90x47 mm
|
|
Produktblad VX 82 0S
|
|
|
|
|
|
VX 82 0S
|
|
|
|
|
|
Kompakt 1GHz husförstärkare från Wisi med aktiv retur.
Förstärkning 31 dB. Utnivå max 98 dBµV.
Returtrafik 25 dB (5-65 MHz).
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
VX 26 M1
art 303038
|
|
1 ingång och 2 utgångar (F)
Testpunkt -20 dB (F)
Frekvensområde 47-1006 MHz
Förstärkning 36 dB
Max utnivå 111 dBµV (Cenelec 42 Ch, flat)
Nivåjustering 0-22,5 dB och 0/6 dB
Equalizer 0-22,5 dB
Interstage-Nivåjustering 0/6 dB
Interstage-Equalizer 0/2/8/10 dB
Brustal <6/8 dB (47-862/862-1006 MHz)
Inbyggd nätdel 230 V
Mått 231x145x85 mm
|
|
Produktblad VX 26 M1
|
|
|
|
|
|
VX 26 M1
|
|
|
|
|
|
En mycket kompetent 1GHz distributions/husförstärkare från Wisi.
Frekvensområde 47-1006 MHz. Dubbla utgångar.
Med justerbar förstärkning, equalizer och slope.
Förstärkning 36 dB. Utnivå max 111 dBµV.
Testpunkt -20 dB.
|
|
|
|
|
|
|
|
|
|
|
|
VX 26 S 4077
art 303036
|
|
1 ingång och 1 utgång (F), 2 utgångar som option
Frekvensområde 85-1006 MHz, Retur 5-65 MHz
Testpunkt -20 dB (in och ut)
Förstärkning 41 dB
Max utnivå 111 dBµV (Cenelec 42 Ch, flat)
Nivåjustering 0-15 dB
Kabelsimulator 0/5 dB
Equalizer 0-22,5 dB
Interstage-Nivåjustering 0/5 dB
Interstage-Equalizer 0/3/6/9 dB
Brustal 6 dB (<600 MHz) resp. 9 dB (<1006 MHz)
Retur aktiv/passiv 24/-4 dB
Max utnivå retur 112 dBµV (EN60728-3)
Nivåjustering retur in 0-15 dB
Nivåjustering retur ut 0-15 dB
Interstage-Nivåjustering retur 0/5 dB
Interstage-Equalizer retur 0/3/6/9 dB
Brustal retur <6 dB
Inbyggd nätdel 230 V
Mått 231x145x85 mm
|
|
Produktblad VX 26 S 4077
|
|
|
|
 |
|
|
|
|
|
VX 26 S 4077
|
|
|
|
|
|
En mycket kompetent 1GHz distributions/husförstärkare från Wisi.
Q-step med roterande switchar för avbrottsfria inställningar.
Inbyggd aktiv/passiv returväg.
En utgång. Splitter som option.
Förstärkning 41 dB. Utnivå max 111 dBµV.
Returtrafik 24 dB (5-65 MHz).
Testpunkt -20 dB (in och ut).
Godkänd av Com Hem.
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
VX 29 H
art 303039
|
|
1 ingång och 1 utgång (PG11), Splitter som option
Frekvensområde 85-1006 MHz, Retur 5-65 MHz
Testpunkt -20 dB (in och ut)
Förstärkning 41 dB
Max utnivå 111 dBµV (Cenelec 42 Ch, flat)
Nivåjustering 0-15 dB
Kabelsimulator 0/5 dB
Equalizer 0-22,5 dB
Interstage-Nivåjustering 0/5 dB
Interstage-Equalizer 0/3/6/9 dB
Brustal 6 dB (<600 MHz) resp. 9 dB (<1006 MHz)
Retur aktiv/passiv 24/-4 dB
Max utnivå retur 112 dBµV (EN60728-3)
Nivåjustering retur in 0-15 dB
Nivåjustering retur ut 0-15 dB
Interstage-Nivåjustering retur 0/5 dB
Interstage-Equalizer retur 0/3/6/9 dB
Brustal retur <6 dB
Fjärrmatad 27-56 V
Mått 231x145x85 mm
|
|
Produktblad VX 29 H
|
|
|
|
|
|
VX 29 H
|
|
|
|
|
|
Fjärrmatad 1 GHz distributions/husförstärkare från Wisi.
Q-step med roterande switchar för avbrottsfria inställningar.
Inbyggd aktiv/passiv returväg.
En utgång. Splitter som option.
Förstärkning 41 dB. Utnivå max 111 dBµV.
Returtrafik 24 dB (5-65 MHz).
Testpunkt -20 dB (in och ut).
Godkänd av Com Hem.
PG11 kontakter beställes separat.
|
|
|
|
|
|
|
|
|
|
|
|
AAM 801 H2
art 361760
AAL 801 H2 fjärrmatad
art 361761
|
|
1 ingång och 1 eller 2 utgångar (PG11)
Frekvensområde 85-862 MHz, Retur 5-65 MHz
Testpunkt -20 dB (in/ut/retur)
Förstärkning 30/38 dB (switch)
Max utnivå 111 dBµV (Cenelec 42 Ch)
Nivåjustering
Equalizer
Slope
Brustal 6,5 dB
Retur 23 dB
Max utnivå retur 110 dBµV (EN45004B)
Nivåjustering retur 0-18 dB
Equalizer retur 0-8 dB
Brustal retur 7 dB
Inbyggd nätdel 230 V alt fjärrmatad 57-56 V
Mått 200x180x82 mm
|
|
ML 02 Plug-in vid ej Retur (2 behövs) art 361762
MDA 6587 Plug-in Retur (2 behövs) art 361763
ML 01 Plug-in vid ej Tilt art 361764
MEX 800/08 Plug-in Tilt 8 dB art 361765
MS-404 Plug-in Fördelare art 361766
|
|
Produktblad AA 801
|
|
|
|
 |
|
|
|
|
|
AA 801 H2
|
|
|
|
|
|
DKTComega hus/distributionsförstärkare med plug-in
moduler för diplexer (retur), tilt/attn och splitter.
AAM 801 H2 är lokalmatad och AAL 801 H2 är fjärrmatad.
Förstärkning 30/38 dB. Utnivå max 111 dBµV.
Returtrafik 23 dB (5-65 MHz).
Testpunkt -20 dB (in/ut/retur).
Min konfiguration kräver 2 st MDA6587/ML02 och
1 st MEX800/ML01.
PG11 kontakter beställes separat.
|
|
|
|
|
|
|
 |
|
|
 |
|
|
|
